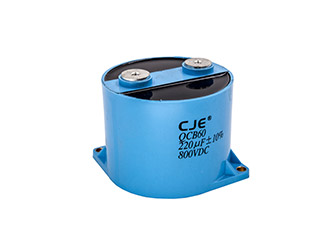

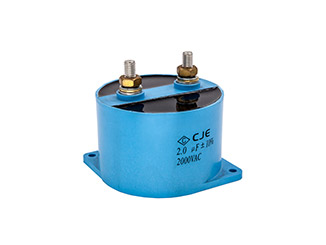

金属化膜直流滤波电容器(塑壳)
电话:0519-85760576
    • 金属化膜直流滤波电容器(塑壳)
    • 金属化膜直流滤波电容器(塑壳)
    • 金属化膜直流滤波电容器(塑壳)
    • 金属化膜直流滤波电容器(塑壳)
产品详情

查看PDF:金属化膜直流滤波电容器(塑壳)


金属化膜直流滤波电容器


应用

太阳能/风能逆变器“DC-link”的平滑滤波;

逆变电源、UPS电源、大功率开关电源等母线电压的平滑滤波;

大功率变频器、逆变焊机等电力电子设备的平滑过滤。


●  产品描述

执行标准GB/T 17702.1 idt IEC 61071-1,GB/T2693 idt IEC 60384-1;

特殊金属化聚丙烯/聚酯膜无感卷绕而成;

产品用高性能阻燃环氧树脂封装于UL94-V0阻燃塑壳中;

应用具有自主知识产权的国家专利技术制造;

产品具有很低的ESR、能耐受大的有效值电流Irms和峰-峰值电流Ipp;

可承受较高的非周期性峰值电压Us;

可直接替代平滑滤波电路中的电解电容,为电控系统的长寿命工作提供可靠保障。


●  工艺特点

采用标准化定制的内部结构件,可以确保内部连接可靠和ESR更低,以及引出端子能够承受更大的扭矩力;

采用专用模具加工制造,可以保证产品引出端子的尺寸精度,从而可确保多个产品并联使用时一次性安装成功。


●  性能指标

温度范围  (与工作电流有关)

-40~+85/105℃     ( Relating to operating current )

电容量范围 (可根据客户要求定制)

50~880μF  ( Others made to order available )

电容量偏差 ΔC/C

J:±5%   K:±10%

额定工作电压Un (可根据客户要求定制)

450~1200Vdc  ( Others made to order    available )

端子间电压 UTT

1.5Un ( 60s )

端子与外壳间电压 UTC

4kVac  ( 50/60Hz     60s )

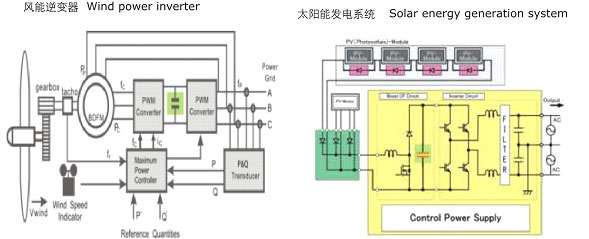

●  典型应用线路

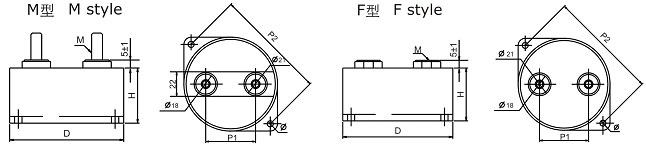

外形尺寸(塑壳)

外壳编号


D

引出端形式

P1

P2

φ

(mm)

M型

F型

(mm)

(mm)

(mm)

1

85

M8×15~20

M5×7.5

45±1

101±1

5.5

2

90

M8×15~20

M5×7.5

45±1

107±1

5.5

3

118

M8×15~20

M5×7.5

60±1

138±1

6.5

4

132

M8×15~20

M5×7.5

66±1

158±1

6.5

● 代表规格(塑壳)

Un

CR

D

H

dv/dt

Î

MAX    Irms

ESR

ESL

(μF)

(mm)

V/μs

(A)

(A)

(mΩ)

(nH)

450Vdc

150

84.5

35

25

3750

90

0.38

18

220

84.5

41

17

3740

90

0.55

25

330

84.5

52

12

3960

85

0.77

32

450

84.5

65

9

4050

85

1.06

40

880

115

65

9

7920

115

0.54

40

600Vdc

85

84.5

35

33

2805

85

0.44

18

120

84.5

41

24

2880

85

0.60

25

180

84.5

52

16

2880

80

0.92

32

220

84.5

65

13

2860

80

1.06

40

260

84.5

65

11

2860

80

1.31

40

500

115

65

11

5500

110

0.68

40

800Vdc

72

84.5

35

36

2592

80

0.55

18

100

84.5

41

26

2600

80

0.76

25

150

84.5

52

17

2550

75

1.16

32

220

84.5

65

12

2640

75

1.62

40

420

115

65

12

5040

105

0.78

40

1000Vdc

55

84.5

35

42

2310

75

0.59

18

78

84.5

41

30

2340

75

0.80

25

120

84.5

52

20

2400

70

1.19

32

160

84.5

65

14

2240

70

1.67

40

330

115

65

14

4620

100

0.85

40

1200Vdc

50

84.5

41

38

1900

70

0.98

25

80

84.5

52

24

1920

65

1.45

32

110

84.5

65

17

1870

65

2.01

40

220

115

65

17

3740

95

1.05

40
