产品详情

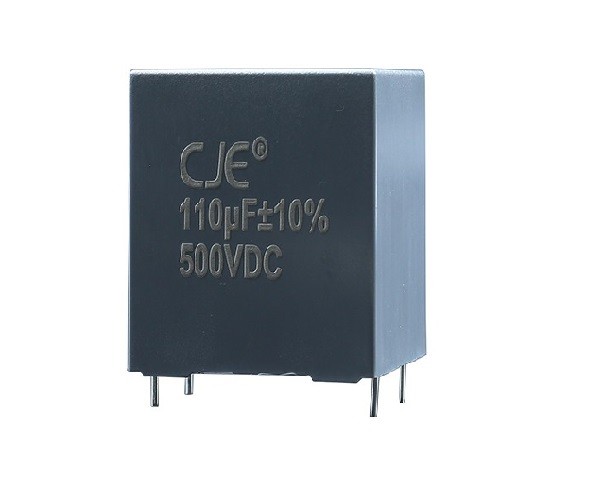

C61 PCB 用金属化薄膜滤波电容器

查看PDF:C61_ PCB用电容器.pdf



●外形图


应用

适用于变频器、光伏逆变器、工业及高端电源、

车载电源及车载充电器等直流滤波。


特点

金属化聚丙烯膜结构

塑料外壳(UL94 V-0)

高性能树脂灌封

低损耗并且耐大电流

满足 RoHS2.0 要求

2 针或 4 针引线端子


● 技术要求

引线标准

GB/T 17702 (IEC 61071),AEC-Q200

工作温度(外壳)

-40℃~105℃θhs

(+85℃~105℃decreasing fachr : 1.35%/°C)

额定工作电压

500Vdc~1200Vdc

容量偏差

J±5%   K±10%

端子间电压

1.5Un @(10S

绝缘电阻

IR≥10000S @500Vdc, 60s, 20℃

自感

<1nH per mm of lead spacing @1MHz

较大峰值电流

Î=C·dv/dt

预期寿命

≥100000h @ UN  θhs=70℃


预估寿命曲线


产品编码说明

●  16位产品代码如下:

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

C

6

1

  1  6  3  D  7  1  0  J  0  F   B  0  0


第1~3位                          型号代码

                                         C61=LBB61



第4~6位                         额定电压

                                        举例:

                                        163=101×63V=630V

                                        212=102×12V=1200V



第7位                               电压类型

                                        A=AC   D=DC



第8~10位                       额定容量

                                        举例:650=106×50pF=50μF



第11位                             容量偏差

                                        J=±5%,K=±10%



第12位                             引线数量

                                        0=2pins,1=4pins


● 内部识别码

第13位第14位第15位第16位
代码说明代码说明代码说明代码说明
DP=27.5mm0None0引线长 5.5mm0引线长度偏差±1.0mm
FP=37.5mmAb=5.1mm
MP=52.5mmBb=10.2mm1引线长 3.8mm

Cb=12.7mm
Db=20.3mm8引线长 8mm

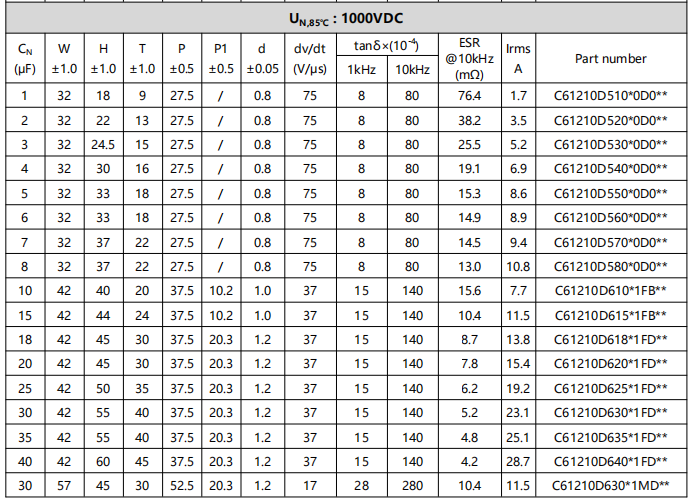

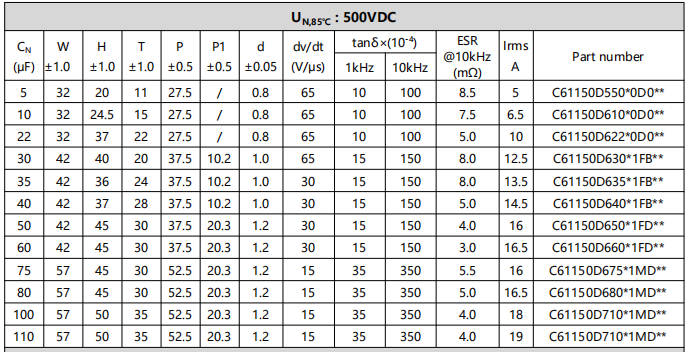

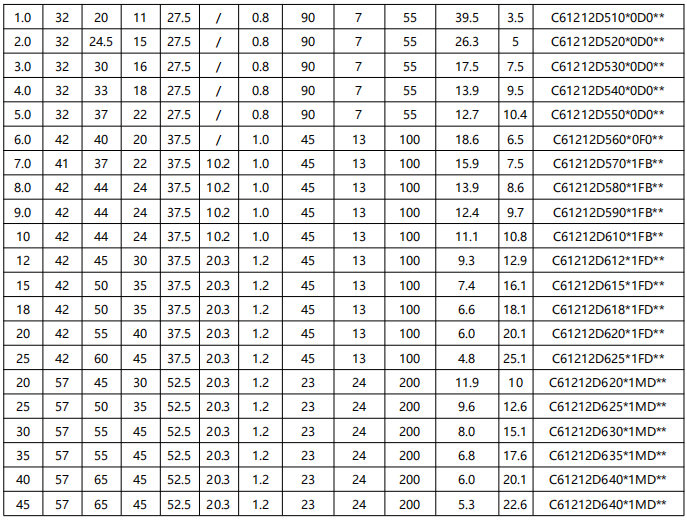

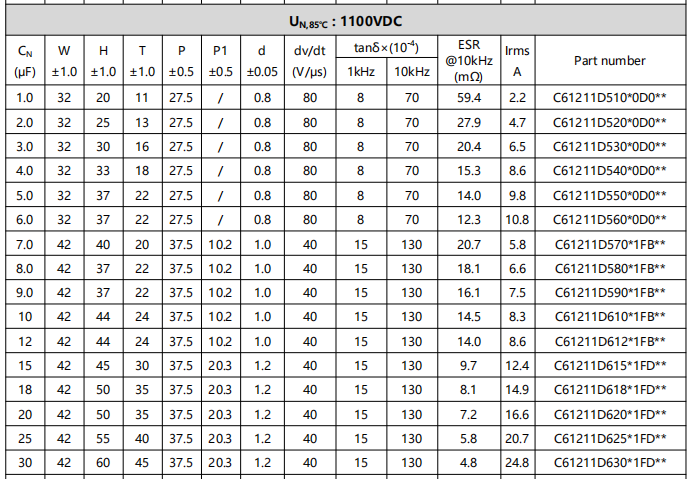

● 技术参数
