金属化膜交流滤波电容器
电话:0519-85760576
    • 金属化膜交流滤波电容器
产品详情

查看PDF:1.jpg 金属化交流滤波电容器



金属化膜交流滤波电容器


应用

太阳能/风能逆变器输入/输出侧滤波;

逆变电源、UPS 电源、大功率开关电源等输入/输出侧滤波;

大功率变频器等电力电子设备的交流滤波。


●产品描述

执行标准 GB/T 17702  idt IEC 61071,GB/T 2693 idt IEC 60384-1;

金属化聚丙烯膜无感卷绕;

UL94-V0 阻燃树脂封装,全固态结构;

特殊的金属化镀层可以有效控制交流电离,长寿命、电容量稳定;

 应用具有自主知识产权的国家专利技术制造;

产品具有很低的 ESR、能耐受大的有效值电流Irms 和峰-峰值电流 Ipp;

可承受较高的非周期性峰值电压 Us;

特别适用于风电、光伏变流器以及大功率 UPS 等输出侧滤除高频载波、谐波。


工艺特点

采用标准化定制的内部结构件,可以确保内部连接可靠和 ESR 更低,以及引出端子能够承受更大的扭矩力;

采用专用工装加工制造,可以保证产品引出端子的尺寸精度,从而可确保多个产品并联 使用时一次性安装成功。


●性能指标

温度范围  (与工作电流有关)

-40~+85/105℃ ( Relating to    operating current )

电容量范围 (可根据客户要求定制)

5~200μF     ( Others made to order available )

电容量偏差 ΔC/C

J:±5%      K:±10%

额定工作电压Un (可根据客户要求定制)

450~1000Vac; 320~690Vrms  ( Others    made to order available )

端子间电压 UTT

2.15 Un;3.05 Urms Vdc ( 60s )

端子与外壳间电压 UTC

4kVac     ( 50/60Hz  60s )


典型应用线路

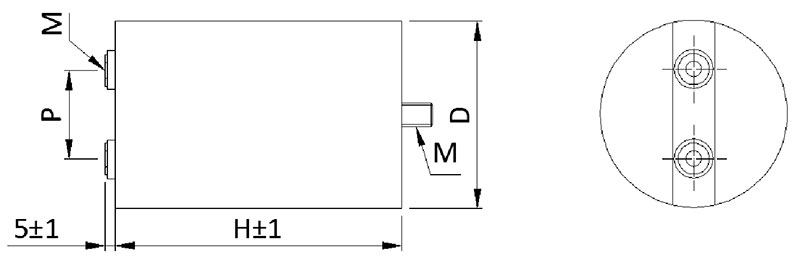

● 外形尺寸(铝壳)

尺寸附加说明

D

引出端形式

P

安装螺丝

(mm)

(mm)

(mm)

<76

φ12×M6×8

20

M8×10
  M12×16

     D≤60
     D>60

76、86

φ14×M6×8

32

96、116

φ16×M6×8

50



●代表规格

Un

CR

D

H

dv/dt

Î

MAX Irms

(θmax:55)

ESR

(10kHz,TYP)

(μF)

(mm)

V/μs

(A)

(A)

(mΩ)

450Vac

(320Vrms)

4

45

55

25

100

21

2.5

5

45

60

22

110

23

2.6

6

45

68

18

108

23

 3.2

10

55

68

18

180

29

 1.9

18

63

80

14

252

31

1.8

30

63

120

8

240

30

2.9

48

76

120

8

384

42

1.8

58

86

132

18

1044

55

1.0

120

86

225

8

960

104

 1.4

640Vac

(450Vrms)

3

45

60

28

84

23

 2.6

5

55

60

28

140

32

 1.7

8

63.5

60

28

224

39

 1.2

14

76

90

18

252

43

 1.9

18

86

90

18

324

56

 1.6

28

76

175

18

504

86

 1.2

36

86

175

18

648

100

1.1

45

96

175

18

810

120

 1.0

70

116

175

18

1260

120

0.8

1000Vac

(690Vrms)

2.5

45

75

28

70

23

 3.0

4

55

75

28

112

28

2.1

5.5

63

75

28

154

33

 1.7

10

76

120

18

180

38

 2.5

14

86

120

18

252

53

 2.0

17

96

120

18

306

65

 1.8

26

116

120

18

468

99

 1.5

28

86

230

18

504

99

 1.5

35

96

230

18

630

120

 1.3

52

116

230

18

936

120

1.1


备注:可根据客户需求,提供定制产品。
