金属化膜直流滤波电容器(铝壳)
电话:0519-85760576
    • 金属化膜直流滤波电容器(铝壳)
    • 金属化膜直流滤波电容器(铝壳)
    • 金属化膜直流滤波电容器(铝壳)
产品详情

金属化膜直流滤波电容器(铝壳)


查看PDF:C60_LBB60金属化膜直流滤波电容器(铝壳).pdf

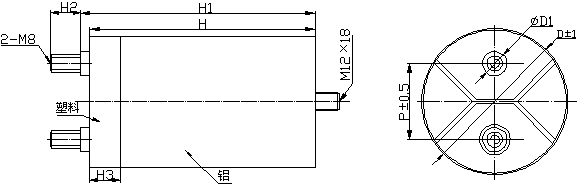

●外形图Outline Drawing



 D=136mm




尺寸附加说明Additional description of dimensions

D=76mm

P=32mm;H3=16mm

D1=14mm;D2=17.5mm

D1=12mm;D2=12mm

D=86mm

P=32mm;H3=16mm

D1=14mm;D2=17.5mm

D1=12mm;D2=15.5mm

D=100mm

P=50mm;D1=16mm;D2=19.5mm;H3=26mm

D=116mm

D=136mm

P=50mm;D1=16mm;H3=26/45mm

H3 can be changed in pursuance of customer’s request.(H3=45mm when rated voltage>1500Vdc)

应用

太阳能/风能逆变器“DC-link”的平滑滤波;

逆变电源、UPS电源、大功率开关电源等母线

电压的平滑滤波;

大功率变频器、逆变焊机等电力电子设备的平滑过滤


产品描述

引用标准GB/T 17702  idt IEC 61071,

GB/T 2693 idt IEC 60384-1;

特殊金属化聚丙烯膜无感卷绕而成;

产品用高性能阻燃环氧树脂封装于铝壳中;

应用具有自主知识产权的国家专利技术制造;

产品具有很低的ESR、能耐受大的有效值电流Irms和峰-峰值电流Ipp;

可承受较高的非周期性峰值电压Us;

可直接替代平滑滤波电路中的电解电容,为电控系统的长寿命工作提供可靠保障。


● 性能指标 Specifications

气候类别Climatic Category

D116mm:40/85/56

D=136mm:40/80/56

工作温度范围 Temperature Range

D116mm: -40 ~ 85℃  ( θhs ≤85℃)

D=136mm:  -40 ~ 80℃  ( θhs ≤80℃)

储存温度范围 Storage temperature Rage

-40 ~ 85

额定工作电压 Rated Voltage Un

600Vdc~4000Vdc

容量范围 Capacitance Range

24μF5600μF

容量偏差 Capacitance Tolerance ΔC/C

J±5%   K±10%

端子间电压

Voltage Proof Between Terminals UTT

1.5Un ( 10s ,20℃±5)

端子与外壳间电压

Voltage Proof Between Terminals And Case UTC

Un1500Vdc, 3000Vac   (10s,50Hz,20℃±5)

Un≥1500Vdc, (图片1.png)Vac   (10s,50Hz,20℃±5)

介质损耗角正切tagδ0

2×10-4

IR×CN

≥5000S 20℃,500Vdc,1min

过电压

Over Voltage

1.1Un (30% of on-load-dur)

1.15Un (30min/day

1.2Un (5min/day

1.3Un (1min/day

1.5Un (30ms every time ,1000times during the life of the capacitor

较高使用海拔 Max. Altitude

2000m

较大电极扭矩Max.Torque of terminals

M6: 5N·m

M8: 6N·m

较大安装扭矩Max.Torque of installation

10N·m

安装Installation

任意方向 Any Position

预期寿命Expected Lifetime

100000h @Un ,θhs=70℃

失效率Failure Rate

50FIT

*如果海拔使用高度超过了2000m,应该考虑海拔对对流冷却和外绝缘的影响

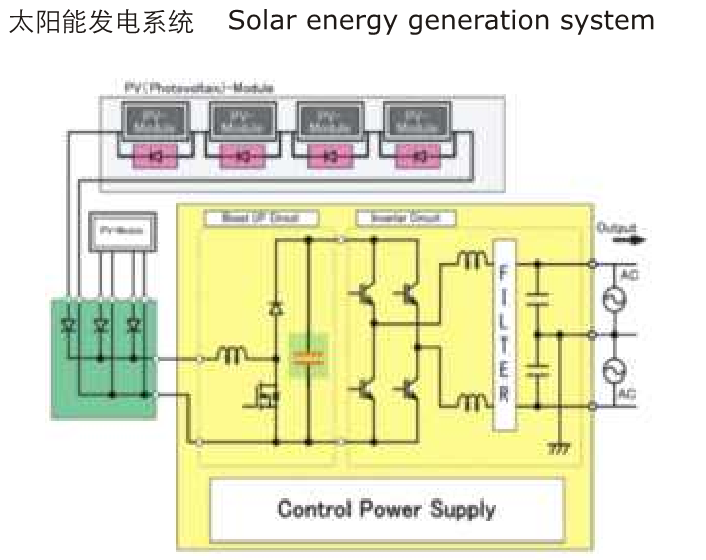

● 典型应用线路  Typical Circuits Applications

9641622015318193.png  313162201535989.png

产品编码说明   Part number system

● 16位产品代码如下:

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

C

6

0














第1~3位    Digit 1 to 3                 型号代码  Series code

                                                     C60=LBB60(铝壳)(Aluminum Case)

第4~6位    Digit 4 to 6                 额定电压   Rated voltage

                                                     举例:163=101×63V=630V

                                                     216=102×16V=1600V


第7位       Digit 7                           交流/直流电压   AC/DC

                                                      A=AC   D=DC


第8~10位   Digit 8 to 10              标称容量   Rated capacitance value

                                                     举例:310=103×10pF=0.01μF


第11位      Digit 11                         容量偏差  Capacitance tolerance

                                                      J=±5%, K=±10%,M=±20%


第12位      Digit 12                         引出端型式 Terminal form

                                                      螺栓式 Male terminals = M

                                                      螺孔式Thread hole type =T




第13~15位   Digit 13 to15              引出端规格Specifications of terminal

                                                       举例: M6 P32=632

                                                       M8 P50=850




第16位       Digit  16                       内部识别码  Internal use

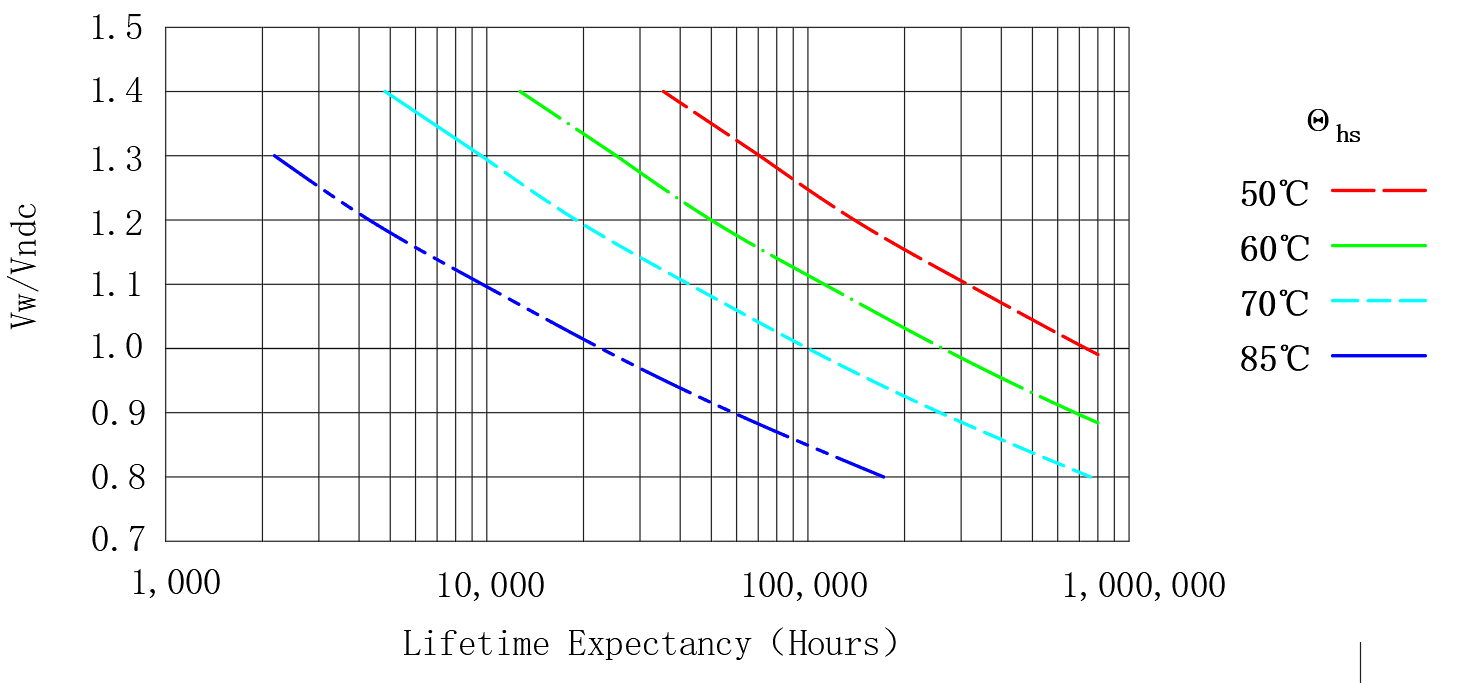

预期寿命曲线Expected lifetime curve


● 技术参数Technical data (mm)

UN
(Vdc)

CN
(μF)

ESR
1kHz
(mΩ)

Ls
(nH)

Rth
(K/W)

î
(A)

Imax
(A)

Dimension
(mm)

Part number

40℃

50℃

60℃

ΦD

H

H1

600

480

1.5

45

5.6

1560

70

65

55

76

95

101

C60160D748******

650

1.9

50

4.7

1560

70

63

53

76

120

126

C60160D765******

780

2.2

55

4.6

1550

67

59

50

76

140

146

C60160D778******

820

1.5

40

4.3

3060

70

70

62

76

155

161

C60160D782******

950

1.5

45

4.2

3090

70

70

63

76

174

180

C60160D795******

650

1.2

45

5.1

2120

70

70

64

86

95

101

C60160D765******

880

1.5

50

4.7

2110

70

70

60

86

120

126

C60160D788******

1000

1.8

55

4.6

2070

70

65

55

86

136

142

C60160D810******

1100

1.7

55

4.6

2180

70

67

57

86

140

146

C60160D811******

1100

1.4

45

4.4

4110

70

70

64

86

155

161

C60160D811******

1300

1.4

45

4.3

4230

70

70

64

86

174

180

C60160D813******

2000

1.1

55

3

6510

70

70

70

86

252

258

C60160D820******

900

1.3

45

4.7

2900

70

70

58

100

95

100

C60160D790******

1200

1.4

50

4.1

2850

70

70

58

100

120

125

C60160D812******

1400

1.5

55

3.9

2870

70

70

58

100

136

141

C60160D814******

1500

1.6

55

3.8

2740

70

70

58

100

140

145

C60160D815******

1600

1

40

3.5

5920

70

70

70

100

155

160

C60160D816******

1800

1

45

3.2

5800

70

70

70

100

174

179

C60160D818******

1200

0.7

45

5.4

3900

80

80

80

116

95

100

C60160D812******

1600

1

50

5

3830

80

80

70

116

120

125

C60160D815******

2000

1.1

55

4.9

3960

80

80

67

116

140

145

C60160D820******

2100

0.8

40

3.6

7840

100

100

92

116

158

163

C60160D821******

2400

0.9

45

3.4

7810

100

100

90

116

174

179

C60160D824******

3000

0.8

50

2.7

11200

100

100

100

116

230

235

C60160D830******

5600

0.8

30

2

15940

100

100

100

136

295

300

C60160D856******

● 技术参数Technical data (mm)

UN
(Vdc)

CN
(μF)

ESR
1kHz
(mΩ)

Ls
(nH)

Rth
(K/W)

î
(A)

Imax
(A)

Dimension
(mm)

Part number

40℃

50℃

60℃

ΦD

H

H1

700

360

1.6

45

5.6

1560

70

63

53

76

95

101

C60170D736******

480

2.1

50

4.7

1530

68

60

50

76

120

126

C60170D748******

580

2.4

55

4.6

1530

64

56

48

76

140

146

C60170D758******

620

1.5

40

4.3

3090

70

70

62

76

155

161

C60170D762******

720

1.6

45

4.2

3120

70

70

61

76

174

180

C60170D772******

480

1.3

45

5.1

2080

70

70

61

86

95

101

C60170D748******

650

1.7

50

4.7

2080

70

66

56

86

120

126

C60170D765******

750

2

55

4.6

2070

70

62

52

86

136

142

C60170D775******

780

1.9

55

4.6

2060

70

63

53

86

140

146

C60170D778******

820

1.4

40

4.4

4080

70

70

64

86

155

161

C60170D782******

950

1.5

45

4.3

4120

70

70

62

86

174

180

C60170D795******

1500

1.1

55

3

6500

70

70

70

86

252

258

C60170D815******

650

1.4

45

4.7

2710

70

69

56

100

95

100

C60170D765******

900

1.5

50

4.1

2760

70

69

56

100

120

125

C60170D790******

1000

1.7

55

3.9

2650

70

67

55

100

136

141

C60170D810******

1100

1.7

55

3.8

2790

70

68

56

100

140

145

C60170D811******

1100

1

40

3.5

5260

70

70

70

100

155

160

C60170D811******

1300

1.1

45

3.2

5420

70

70

70

100

174

179

C60170D813******

920

0.7

45

5.4

3990

80

80

80

116

95

100

C60170D792******

1200

1

50

5

3830

80

80

70

116

120

125

C60170D812******

1500

1.1

55

4.9

3950

80

80

68

116

140

145

C60170D815******

1500

0.8

40

3.6

7460

100

100

93

116

158

163

C60170D815******

1800

1

45

3.4

7800

100

100

85

116

174

179

C60170D818******

2300

0.8

50

2.7

11440

100

100

100

116

230

235

C60170D823******

4200

0.8

60

2

15920

100

100

100

136

295

300

C60170D842******

● 技术参数Technical data (mm)

UN
(Vdc)

CN
(μF)

ESR
1kHz
(mΩ)

Ls
(nH)

Rth
(K/W)

î
(A)

Imax
(A)

Dimension
(mm)

Part number

40℃

50℃

60℃

ΦD

H

H1

800

290

1.7

45

5.6

1530

69

61

51

76

95

101

C60180D729******

400

2.2

50

4.7

1530

66

58

49

76

120

126

C60180D740******

480

2.5

55

4.6

1560

63

55

47

76

140

146

C60180D748******

480

1.6

40

4.3

1540

70

70

60

76

155

161

C60180D748******

560

1.7

45

4.2

2910

70

70

59

76

174

180

C60180D756******

380

1.4

45

5.1

2960

70

70

59

86

95

101

C60180D738******

520

1.8

50

4.7

2010

70

64

54

86

120

126

C60180D752******

580

2

55

4.6

2020

70

62

52

86

136

142

C60180D758******

630

2.1

55

4.6

1950

68

60

51

86

140

146

C60180D763******

650

1.5

40

4.4

2030

70

70

62

86

155

161

C60180D765******

750

1.6

45

4.3

3940

70

70

60

86

174

180

C60180D775******

1100

1.2

55

3

3960

70

70

70

86

252

258

C60180D811******

500

1.4

45

4.7

2620

70

67

55

100

95

100

C60180D750******

700

1.6

50

4.1

2700

70

67

55

100

120

125

C60180D770******

800

1.8

55

3.9

2660

70

66

54

100

136

141

C60180D780******

850

1.8

55

3.8

2700

70

66

54

100

140

145

C60180D785******

900

1.1

40

3.5

5400

70

70

70

100

155

160

C60180D790******

1000

1.1

45

3.2

5230

70

70

70

100

174

179

C60180D810******

720

0.9

45

5.4

3800

80

80

71

116

95

100

C60180D720******

980

1.2

50

5

3810

80

76

64

116

120

125

C60180D798******

1200

1.4

55

4.9

3860

80

71

60

116

140

145

C60180D812******

1200

0.9

40

3.6

7280

100

100

87

116

158

163

C60180D812******

1500

1.1

45

3.4

7920

100

96

81

116

174

179

C60180D815******

1800

0.8

50

2.7

10910

100

100

100

116

230

235

C60180D818******

3200

0.8

60

2

14780

100

100

100

136

295

300

C60180D832******

● 技术参数Technical data (mm)

UN
(Vdc)

CN
(μF)

ESR
1kHz
(mΩ)

Ls
(nH)

Rth
(K/W)

î
(A)

Imax
(A)

Dimension
(mm)

Part number

40℃

50℃

60℃

ΦD

H

H1

900

290

2

45

5.6

1530

63

56

47

76

95

101

C60190D729******

400

2.6

50

4.7

1560

61

54

45

76

120

126

C60190D740******

480

2.9

55

4.6

1540

58

51

43

76

140

146

C60190D748******

480

1.7

40

4.3

2910

70

69

58

76

155

161

C60190D748******

560

1.8

45

4.2

2960

70

68

58

76

174

180

C60190D756******

380

1.6

45

5.1

2010

70

65

55

86

95

101

C60190D738******

520

2.1

50

4.7

2020

68

60

50

86

120

126

C60190D752******

580

2.2

55

4.6

1950

67

59

50

86

136

142

C60190D758******

630

2.4

55

4.6

2030

64

56

48

86

140

146

C60190D763******

650

1.5

40

4.4

3940

70

70

62

86

155

161

C60190D765******

750

1.6

45

4.3

3960

70

70

60

86

174

180

C60190D775******

1100

1.3

55

3

5810

70

70

70

86

252

258

C60190D811******

500

1.4

45

4.7

2620

70

67

55

100

95

100

C60190D750******

700

1.6

50

4.1

2700

70

67

55

100

120

125

C60190D770******

800

1.8

55

3.9

2660

70

66

54

100

136

141

C60190D780******

850

1.8

55

3.8

2700

70

66

54

100

140

145

C60190D785******

900

1.1

40

3.5

5400

70

70

70

100

155

160

C60190D790******

1000

1.1

45

3.2

5230

70

70

70

100

174

179

C60190D810******

720

0.9

45

5.4

3800

80

80

71

116

95

100

C60190D772******

980

1.2

50

5

3810

80

76

64

116

120

125

C60190D798******

1200

1.4

55

4.9

3860

80

71

60

116

140

145

C60190D812******

1200

0.9

40

3.6

7280

100

100

87

116

158

163

C60190D812******

1500

1.1

45

3.4

7920

100

96

81

116

174

179

C60190D815******

1800

0.8

50

2.7

10910

100

100

100

116

230

235

C60190D818******

3200

0.8

60

2

14780

100

100

100

136

295

300

C60190D832******

● 技术参数Technical data (mm)

UN
(Vdc)

CN
(μF)

ESR
1kHz
(mΩ)

Ls
(nH)

Rth
(K/W)

î
(A)

Imax
(A)

Dimension
(mm)

Part number

40℃

50℃

60℃

ΦD

H

H1

1000

220

2.2

45

5.6

1460

60

53

45

76

95

101

C60210D722******

300

2.9

50

4.7

1460

57

51

43

76

120

126

C60210D730******

360

3.3

55

4.6

1450

54

48

41

76

140

146

C60210D736******

360

1.9

40

4.3

2740

70

65

55

76

155

161

C60210D736******

420

2

45

4.2

2780

70

65

55

76

174

180

C60210D742******

290

1.8

45

5.1

1920

70

62

52

86

95

101

C60210D729******

400

2.3

50

4.7

1950

65

57

48

86

120

126

C60210D740******

470

2.2

55

4.6

1980

67

59

50

86

136

142

C60210D747******

480

2.6

55

4.6

1930

61

54

46

86

140

146

C60210D748******

500

1.6

40

4.4

3800

70

70

60

86

155

161

C60210D750******

560

1.7

45

4.3

3710

70

69

58

86

174

180

C60210D756******

900

1.3

55

3

5960

70

70

70

86

252

258

C60210D790******

380

1.5

45

4.7

2490

70

65

53

100

95

100

C60210D738******

500

1.8

50

4.1

2410

70

64

52

100

120

125

C60210D750******

600

1.9

55

3.9

2500

70

63

52

100

136

141

C60210D760******

650

1.9

55

3.8

2590

70

64

52

100

140

145

C60210D765******

650

1.1

40

3.5

4890

70

70

70

100

155

160

C60210D765******

780

1.1

45

3.2

5110

70

70

70

100

174

179

C60210D778******

540

1

45

5.4

3570

80

80

68

116

95

100

C60210D754******

740

1.4

50

5

3610

80

70

59

116

120

125

C60210D774******

900

1.5

55

4.9

3620

78

69

58

116

140

145

C60210D790******

900

0.95

40

3.6

6840

100

100

85

116

158

163

C60210D790******

1100

1.2

45

3.4

7280

100

92

78

116

174

179

C60210D811******

1400

0.9

50

2.7

10630

100

100

100

116

230

235

C60210D814******

2500

0.9

60

2

14470

100

100

100

136

295

300

C60210D825******

● 技术参数Technical data (mm)

UN
(Vdc)

CN
(μF)

ESR
1kHz
(mΩ)

Ls
(nH)

Rth
(K/W)

î
(A)

Imax
(A)

Dimension
(mm)

Part number

40℃

50℃

60℃

ΦD

H

H1

1100

180

2.3

45

5.6

1400

59

52

44

76

95

101

C60211D718******

250

3

50

4.7

1430

56

50

42

76

120

126

C60211D725******

300

3.5

55

4.6

1420

53

47

39

76

140

146

C60211D730******

310

1.9

40

4.3

2770

70

65

55

76

155

161

C60211D731******

360

2

45

4.2

2800

70

65

55

76

174

180

C60211D736******

240

1.9

45

5.1

1870

68

60

51

86

95

101

C60211D724******

330

2.4

50

4.7

1890

63

56

47

86

120

126

C60211D733******

420

2.3

55

4.6

2080

65

58

49

86

136

142

C60211D742******

420

1.7

40

4.4

3750

70

63

52

86

155

161

C60211D742******

500

1.8

45

4.3

3730

70

67

57

86

174

180

C60211D750******

750

1.3

55

3

5840

70

70

70

86

252

258

C60211D775******

350

1.5

45

4.7

2640

70

65

53

100

95

100

C60211D735******

450

1.8

50

4.1

2500

70

63

51

100

120

125

C60211D745******

520

2

55

3.9

2500

70

62

50

100

136

141

C60211D752******

550

2.1

55

3.8

2520

70

62

51

100

140

145

C60211D755******

580

1.1

40

3.5

5020

70

70

70

100

155

160

C60211D758******

650

1.2

45

3.2

4900

70

70

70

100

174

179

C60211D765******

450

1

45

5.4

3500

80

80

68

116

95

100

C60211D745******

620

1.4

50

5

3550

80

70

59

116

120

125

C60211D762******

750

1.6

55

4.9

3550

75

66

56

116

140

145

C60211D775******

780

0.9

40

3.6

6960

100

100

85

116

158

163

C60211D785******

920

1.1

45

3.4

7150

100

96

81

116

174

179

C60211D792******

1200

0.9

50

2.7

10710

100

100

100

116

230

235

C60211D812******

2200

0.9

60

2

14960

100

100

100

136

295

300

C60211D822******

● 技术参数Technical data (mm)

UN
(Vdc)

CN
(μF)

ESR
1kHz
(mΩ)

Ls
(nH)

Rth
(K/W)

î
(A)

Imax
(A)

Dimension
(mm)

Part number

40℃

50℃

60℃

ΦD

H

H1

1200

140

2.7

45

5.6

1330

55

48

41

76

95

101

C60212D714******

200

3.4

50

4.7

1400

53

47

40

76

120

126

C60212D720******

240

3.9

55

4.6

1380

50

44

37

76

140

146

C60212D724******

240

2

40

4.3

2630

70

64

54

76

155

161

C60212D724******

280

2.1

45

4.2

2670

70

63

53

76

174

180

C60212D728******

190

2.1

45

5.1

1810

65

57

48

86

95

101

C60212D719******

260

2.7

50

4.7

1810

60

53

44

86

120

126

C60212D726******

320

2.5

55

4.6

1930

63

55

47

86

136

142

C60212D732******

330

3

55

4.6

1900

57

50

43

86

140

146

C60212D733******

330

1.8

40

4.4

3610

70

66

56

86

155

161

C60212D733******

380

1.9

45

4.3

3610

70

65

55

86

174

180

C60212D738******

580

1.5

55

3

5520

70

70

70

86

252

258

C60212D758******

250

1.7

45

4.7

2320

70

61

50

100

95

100

C60212D725******

350

2

50

4.1

2390

70

61

50

100

120

125

C60212D735******

400

2.2

55

3.9

2360

69

59

49

100

136

141

C60212D740******

420

2.2

55

3.8

2370

69

59

49

100

140

145

C60212D742******

450

1.2

40

3.5

4790

70

70

70

100

155

160

C60212D745******

500

1.2

45

3.2

4640

70

70

70

100

174

179

C60212D750******

360

1.1

45

5.4

3420

80

76

64

116

95

100

C60212D736******

500

1.6

50

5

3490

75

66

55

116

120

125

C60212D750******

600

1.8

55

4.9

3450

71

63

53

116

140

145

C60212D760******

620

1

40

3.6

6780

100

98

83

116

158

163

C60212D762******

720

1.2

45

3.4

6740

100

92

78

116

174

179

C60212D772******

950

0.9

50

2.7

10210

100

100

100

116

230

235

C60212D795******

1700

0.9

60

2

13920

100

100

100

136

295

300

C60212D817******

● 技术参数Technical data (mm)

UN
(Vdc)

CN
(μF)

ESR
1kHz
(mΩ)

Ls
(nH)

Rth
(K/W)

î
(A)

Imax
(A)

Dimension
(mm)

Part number

40℃

50℃

60℃

ΦD

H

H1

1300

120

2.9

45

5.6

1310

53

46

39

76

95

101

C60213D712******

170

3.7

50

4.7

1360

51

45

38

76

120

126

C60213D717******

210

4.1

55

4.6

1390

49

43

36

76

140

146

C60213D721******

210

2.1

40

4.3

2640

70

62

53

76

155

161

C60213D721******

240

2.3

45

4.2

2620

68

60

51

76

174

180

C60213D724******

170

2.2

45

5.1

1850

63

56

47

86

95

101

C60213D717******

230

2.8

50

4.7

1840

58

52

44

86

120

126

C60213D723******

270

2.8

55

4.6

1860

59

52

44

86

136

142

C60213D727******

270

3.3

55

4.6

1780

54

48

41

86

140

146

C60213D727******

280

1.8

40

4.4

3510

70

66

56

86

155

161

C60213D728******

320

1.9

45

4.3

3490

70

65

55

86

174

180

C60213D732******

520

1.5

55

3

5670

70

70

67

86

252

258

C60213D752******

210

1.8

45

4.7

2270

69

60

49

100

95

100

C60213D721******

280

2.1

50

4.1

2230

67

58

48

100

120

125

C60213D728******

330

2.3

55

3.9

2270

66

57

47

100

136

141

C60213D733******

360

2.3

55

3.8

2370

67

58

47

100

140

145

C60213D736******

380

1.2

4

3.5

4720

70

70

69

100

155

160

C60213D738******

420

1.3

45

3.2

4540

70

70

70

100

174

179

C60213D742******

320

1.2

45

5.4

3490

80

73

62

116

95

100

C60213D732******

430

1.6

50

5

3440

75

66

55

116

120

125

C60213D743******

520

1.8

55

4.9

3430

71

63

53

116

140

145

C60213D752******

540

1

40

3.6

6770

100

98

83

116

158

163

C60213D754******

630

1.2

45

3.4

6760

100

92

78

116

174

179

C60213D763******

820

0.9

50

2.7

10100

100

100

100

116

230

235

C60213D782******

1500

1

60

2

14080

100

100

100

136

295

300

C60213D815******

● 技术参数Technical data (mm)

UN
(Vdc)

CN
(μF)

ESR
1kHz
(mΩ)

Ls
(nH)

Rth
(K/W)

î
(A)

Imax
(A)

Dimension
(mm)

Part number

40℃

50℃

60℃

ΦD

H

H1

1400

100

3.1

45

5.6

1260

51

45

38

76

95

101

C60214D710******

140

4

50

4.7

1290

49

43

36

76

120

126

C60214D714******

170

4.6

55

4.6

1290

46

41

34

76

140

146

C60214D717******

170

2.3

40

4.3

2460

67

59

50

76

155

161

C60214D717******

200

2.4

45

4.2

2520

67

59

50

76

174

180

C60214D720******

140

2.4

45

5.1

1760

61

53

45

86

95

101

C60214D714******

190

3.1

50

4.7

1750

56

49

41

86

120

126

C60214D719******

230

2.9

55

4.6

1800

58

51

43

86

136

142

C60214D723******

240

1.96

40

4.4

3470

70

65

55

86

155

161

C60214D724******

270

2.1

45

4.3

3400

70

62

53

86

174

180

C60214D727******

420

1.5

55

3

5210

70

70

70

86

252

258

C60214D742******

180

1.8

45

4.7

2240

68

59

48

100

95

100

C60214D718******

250

2.2

50

4.1

2300

67

58

47

100

120

125

C60214D725******

290

2.4

55

3.9

2300

65

57

46

100

136

141

C60214D729******

320

1.2

40

3.5

4580

70

70

68

100

155

160

C60214D732******

360

1.3

45

3.2

4490

70

70

69

100

174

179

C60214D736******

260

1.3

45

5.4

3220

80

70

59

116

95

100

C60214D726******

360

1.8

50

5

3280

70

62

52

116

120

125

C60214D736******

450

2

55

4.9

3390

67

59

50

116

140

145

C60214D745******

460

1.1

40

3.6

6540

100

94

79

116

158

163

C60214D746******

540

1.3

45

3.4

6690

89

79

66

116

174

179

C60214D754******

700

0.9

50

2.7

9950

100

94

79

116

230

235

C60214D770******

1300

1.05

60

2

14080

100

100

97

136

295

300

C60214D813******

● 技术参数Technical data (mm)

UN
(Vdc)

CN
(μF)

ESR
1kHz
(mΩ)

Ls
(nH)

Rth
(K/W)

î
(A)

Imax
(A)

Dimension
(mm)

Part number

40℃

50℃

60℃

ΦD

H

H1

1500

90

3.3

45

5.6

1220

49

44

37

76

95

101

C60215D690******

120

4.4

50

4.7

1200

47

41

35

76

120

126

C60215D712******

150

4.9

55

4.6

1230

45

39

33

76

140

146

C60215D715******

150

2.4

40

4.3

2340

66

58

49

76

155

161

C60215D715******

170

2.5

45

45

2310

65

58

49

76

174

180

C60215D717******

120

2.6

45

5.1

1630

58

51

43

86

95

101

C60215D712******

170

3.3

50

4.7

1690

54

48

40

86

120

126

C60215D717******

200

3

55

4.6

1720

57

50

43

86

136

142

C60215D720******

210

2

40

4.4

3280

70

63

53

86

155

161

C60215D721******

240

2.1

45

4.3

3260

70

62
